傳導騷擾（Conducted Emission）測試，通常也會被成為騷擾電壓測試，只要有電源線的產品都會涉及到，包括許多直流供電產品，另外，信號/控制線在不少標準中也有傳導騷擾的要求，通常用騷擾電壓或騷擾電流的限值（兩者有相互轉換關系）來表示，燈具中的插入損耗測試（直接用dB表示）也屬于傳導測試范疇。

　　1.傳導騷擾測試標準：

　　CISPR22（ITE），CISPR14-1（家電和工具），CISPR13（AV），CISPR15（燈具），CISPR11（ISM），其他產品及產品類標準都是引用以上標準的測試方法，以引用CISPR22居多。

　　2.傳導騷擾測試方法：

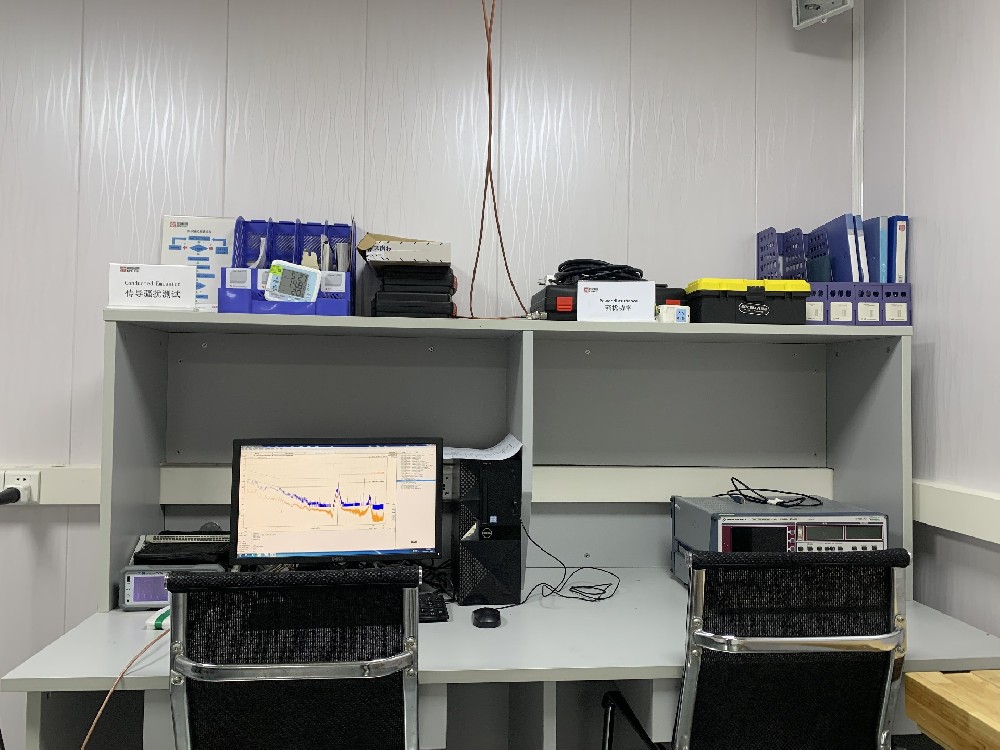

　　1)傳導騷擾測試儀器和設備：接收機、LISN（線路阻抗穩定網絡，或叫AMN人工電源網

　　絡）、模擬手、被動電壓探頭、電流探頭（與電流探頭配合使用的CDN，容性電壓探頭）、DIA（斷續干擾分析儀，用于測試CISPR14-1中的斷續干擾）、測插入損耗的一整套設備等，當然，PC也不可少，聽說老外的資深工程師是直接手動用接收機測，汗一個。

　　接收機、DIA需要遵循CISPR16-1-1的要求，其他輔助設備需要遵循CISPR16-1-2的要求。

　　2)傳導騷擾測試布置：分臺式與落地式，臺式設備離LISN 80cm，離接地平板40cm（這里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地內墻），落地式設備離接地平板距離隨不同標準有不同的偏差允許，CISPR14-1,15里面是10cm+/-25%，13里面是up to 12mm，22里面是up to 15cm,11里沒有明確距離，只說了需要與接地板用絕緣材料隔開。輔助設備的布置也隨測試標準的不同有出入，CISPR22中輔助設備離主設備10cm，相互之間的互聯線至少離接地平板40cm。手持II類設備需要包模擬手。CISPR15中自鎮流熒光燈需要罩在一個輔助錐形金屬罩里。

　　測試布置在不同的標準里面都有很直觀的布置圖給出，一目了然，描述起來反而說不清楚，

　　3)傳導騷擾測試頻段：大多是150kHz-30MHz，CISPR15是例外（騷擾電壓9kHz-30MHz，插入損耗150kHz-1,605kHz）。

　　4)傳導騷擾測試限值：隨不同標準，不同的產品分類（Group 1/2,Class A/B）而限值不同。

　　5)傳導騷擾測試過程：

　　a)交/直流電源端騷擾電壓：這個較常見，將電源插頭連到LISN上，接收機RF輸入連到LISN的RF輸出（可能中間會插入RF衰減器或脈沖限幅器），切換LISN的L/N開關來選擇測試電源線的對地共模騷擾電壓。

　　b)斷續干擾：CISPR14-1及一些引用CISPR14-1的標準有要求。通常使用斷續干擾分析儀，配合LISN測量。標準也允許用示波器與接收機的組合來替代。示波器觀察騷擾持續時間，接收機觀察騷擾電平幅度。

　　c)負載端騷擾電壓：CISPR14-1、CISPR15和CISPR11中有要求。使用被動電壓探頭，將需要測試的負載線絕緣剝開，直接用探頭連接收機測量負載線導線端子對地的騷擾電壓。補充一句，如果設備額定電流過大，沒有合適的LISN可用，也可以直接用電壓探頭來測量電源端的騷擾電壓。

　　d)通訊線騷擾電壓/騷擾電流：CISPR22中提及。針對不同類型的通訊線有不同的測試方法。Annex C有詳細描述，Annex F有各種方法的優缺點分析。主要是依靠電流探頭與CDN、150歐姆接地電阻、容性電壓探頭的不同組合來測試不同類型的通訊線纜，需要保證的前提是測試線纜的對地阻抗是150歐姆。結果可以直接用騷擾電流dBuA表示，也可以換算成騷擾電壓dBuV表示，換算阻抗是150歐姆，也就是兩者量值相差44dB。

　　e)插入損耗：CISPR15提到。使用RF正弦波發生器經過平衡/不平衡轉換器、模擬燈、LISN，較后用接收機測量比較電壓來得出插入損耗的數值。

　　3.傳導騷擾測試結果判定:

　　這個簡單，接收機檢波器的測量值（QP/AV）分別與限值線比較，低于限制線PASS，高出FAIL。

　　4.傳導騷擾測試注意事項:

　　傳導測試因為是對地的共模騷擾測量，因此關鍵在測試布置上，布置沒問題了用接收機測就行了，而布置上的差異會導致結果的出入。
