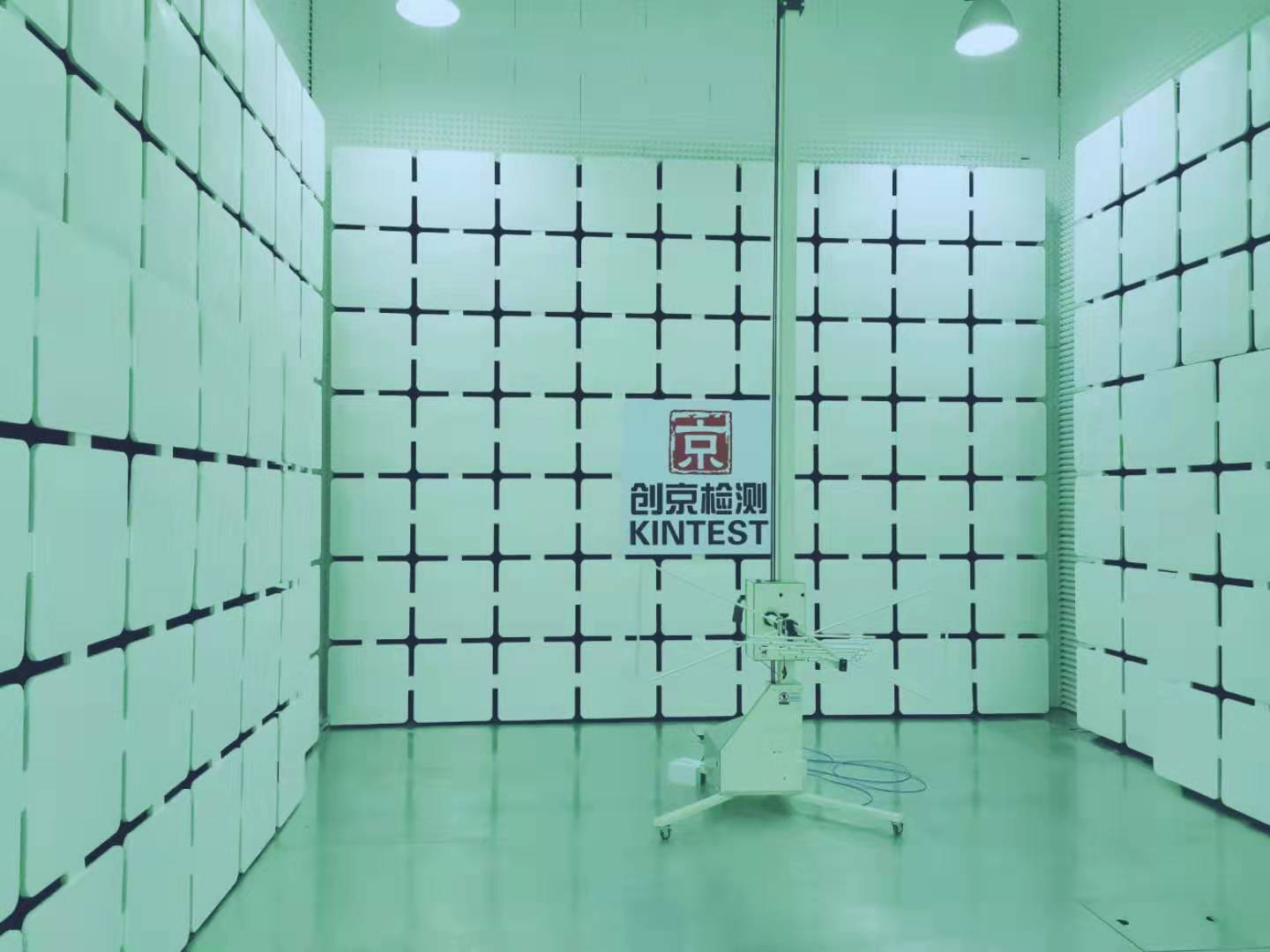

創京檢測電磁兼容3米法全電波暗室

EMCT-3是按照3m測試距離設計的半電波暗室，主要由３米法主暗室、操作控制室和功放室組成（可配置傳導測試室），用于3m距離的輻射抗擾度測試和輻射發射的符合性測試。完整的暗室系統可以覆蓋CISPR、EN、FCC、GB、GJB等多種標準，具備升級到全波暗室的能力。可廣泛應用于IT產品，家用電器，醫療器械，汽車零部件，小型軍工電子產品，工業電子用品，通信領域等電磁兼容測試。加配特殊接口后可以進行特殊產品的測試，如水表，燃氣表，電能表等。

主要性能

? 輻射抗擾度測試：符合IEC/EN 61000-4-3等標準的要求。

? 輻射發射測試：符合EN 50022、EN 50147-2、GJB 151A和GJB 152A等標準要求。

? 靜區尺寸：２米直徑２米高度的圓柱體內

? 屏蔽效能：滿足標準EN50147-1或者更優

? 歸一化場地衰減（NSA）：在30MHz-1GHz內按CISPR16-1-4和ANSI C63.4標準滿足±3.5dB，±3.0dB，±2.5dB等可供選擇

? 場強均勻性（FU）：按IEC61000-4-3的要求進行測，在0～6dB內

? 場地電壓駐波比（sVSWR）在1GHz—18GHz范圍內按CISPR16-1-4標準不大于6dB

? 背景噪聲(Ambient Background Noise,稱ABN)：比CISPR22標準規定的限值低10dB

參考配置

? 典型屏蔽內尺寸：9m（長）×6m（寬）×6m（高）。

? 屏蔽結構：采用Smart Shield Twin Wall雙層屏蔽結構，從里到外依次為高性能復合錐形吸波材料、鐵氧體吸波材料、防腐多層板，屏蔽鋼板和標準屏蔽模塊，在兩個相鄰的標準屏蔽模塊間采用導電屏蔽襯墊Gasket進行良好的RF屏蔽和電接觸連接。

? 標準屏蔽模塊：尺寸為3m×1m，由2mm厚的雙面熱鍍鋅鋼板在四邊經兩次折彎制成。雙面熱鍍鋅鋼板的厚度≥2mm，鍍鋅層厚度≥20μm，并且厚度均勻。模塊之間采用高強度標號為８以上的螺絲M10進行連接。

? 吸波材料：墻面吸波材料由鎳鋅鐵錳組成的低頻段吸波材料鐵氧體（100mm×100mm×6.7mm）和高性能復合錐形截尖吸波材料ESSORB-VHY-18-NRL（可根據需要選擇型號）組成；地面可移動吸波材料由ESSORB-VHY-12-NRL和鐵氧體構成。吸波材料上可以覆蓋白色反光板，用于美化內部環境和增加亮度。

? 屏蔽門：0.9m*2m.，1.2m×2m、1.5m×2、2m×2m等多種尺寸可選擇，也可根據需要進行特殊尺寸設計，類型包括手動，電動，氣動，以及全自動軌道門等可供選擇。

? 波導窗：標準尺寸為400mm×400mm（帶法蘭），截至頻率為18GHz，可根據實際需求另行設計（如尺寸為300mm×300mm或450mm×450mm，截止頻率到40GHz）。

? 嵌入式轉臺：直徑為2m，負重為1噸，也可根據需要另行定制。

? 高架地板：負重為１噸/㎡，高度一般為20cm 至30cm,與轉臺的負重能力一致。

? 濾波器：用于電源的380V，220V，110V，DC等以及網絡，通信等信號濾波。

? 天線升降塔：升降達4m高，帶水平和垂直極化，可安裝各種類型的天線。

? 視頻系統：2套數字彩色監視系統，其中1套固定在墻面，1套地面可移動。

? 火災報警系統：采用高靈敏度空氣采樣分析系統，符合中國公安部防火產品的相關規定。

? 照明系統：采用鹵素照明燈，距地面1m高的照度值達250Lux，可升降。
